卡套式接头与卡套式管接头安装步骤
编辑:扬中市永升仪表电器有限公司   时间:2020-09-23

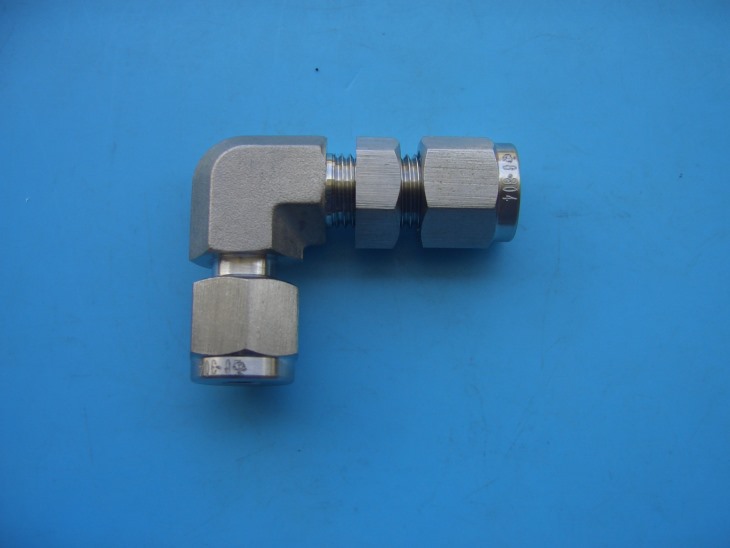

  一、卡套式接头安装方法:

  1,锯下合适长度的无缝钢管,去除端口处毛刺。管子端面要与轴线笔直,视点公役不大于0.5°。假如管子需求折弯,则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

  2,把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向,不要装反了。

  3,在预安装接头体螺纹和卡套上涂上润滑油,把管子刺进接头体,(管子一定要插究竟)用手旋紧螺母。

  4,拧紧螺母直至卡套卡住管子,这个转折点可以经过拧紧力矩的增加感觉到(压力点)。

  5,到达压力点后,再将压紧螺母拧紧1/2圈。

  6,将预安装接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套端面的空间。卡套可以稍旋转,但不能轴向推移。

  7,终究安装,将实践安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加停止.接着再拧紧1/2圈安装结束。

  二、卡套接头安装须知:

  卡套接头在安装时需将与卡套接头衔接的接收接口处内外都处理洁净,接收口处一定要打磨平坦,外表不能有毛刺和凹凸面。而且接收与卡套接头嵌入部位不该有弯曲现象,不然会导致卡套接头与钢管的衔接处有走漏的现象。衔接的卡套接头两端的钢管选用一致材质的管子,可有用防止走漏。

  钢管嵌入卡套接头体今后,开端紧固卡套力度的力度也不宜过大,应循序渐进的将卡套拧止螺纹尾部或2/3处,在有扳手将卡套紧固一下即可。

  卡套式管接头-是适用介质:油、水、气等非腐蚀性或腐蚀性介质的,密封管接头,配用铝塑管的规格要求比较灵敏,与管道衔接后,具有衔接可靠、密封性能好等特色,因而在炼油、化工、轻工、纺织、国防、冶金、航空、船舶等体系中被广泛选用;也适用于各种机械工程、机床设备等液压传动管路。

  三卡套式管接头制作规范:

  1、卡套式端直通管接头(GB/T 3733-2008)

  2、卡套式锥螺纹直通管接头(GB/T 3734-2008)

  3、卡套式端直通长管接头(GB/T 3735-2008)

  4、卡套式锥螺纹长管接头(GB/T 3736-2008)

  5、卡套式直通管接头(GB/T 3737-2008)

  6、扩口式弯通管接头(GB/T 5630-2008)

  7、扩口式可调向端弯通管接头(GB/T 5631-2008)

  8、扩口式组合弯通管接头(GB/T 5632-2008)

  9、扩口式可调向端三通管接头(GB/T 5633-2008)

  10、扩口式组合弯通三通管接头(GB/T 5634-2008)

  11、卡套式可调向端弯通三通管接头(GB/T 3743-2008)

  12、卡套式锥螺纹弯通三通管接头(GB/T 3744-2008)

  13、卡套式三通管接头(GB/T 3745-2008)

  14、卡套式四通管接头(GB/T 3746-2008)

  15、卡套式焊接收接头(GB/T 3747-2008)

  四、卡套式管接头安装规范:

  卡套式管接头具有结构简略、使用利便和不用焊接等优点。笔者经由多年的实践总结了一些经验,获得了较好的作用。但在中高压液压体系中,若操纵不妥往往会形成走漏,影响其推广使用。钢管选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外外表,起到可靠密封作用。

  (1)预装

  ①预装力不宜太大。主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

  准确的做法应该是,管子一端用什么样的接头体衔接,对应的衔接端则用相同类型的接头预装,这样可以防止引起走漏问题。详细做法是,用一个接头体作为母体,将螺母、卡套压紧到管子上即可。管径小的接头可以在台钳长进行预装。假如在预装时卡套变形严峻,会失掉密封作用。管子锯断后应在砂轮等工具上打磨平齐,而且去除毛刺,清洗并用高压空气吹净后再用。一般需求专用的预装器。

  ②管子端面应平齐。笔者发现,即使是一致厂家的一致批货,这几种接头体上锥形孔的深度往往不相同,成果就形成了走漏,而此问题往往被忽视。应使卡套的的内刃刚好嵌入管子外壁,卡套不该有明显变形。

  ③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会形成密封失效。

  ④卡套式管接头的预装是较重要的环节,直接影响到密封的可靠性。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。在进行管路衔接时,再按划定的拧紧力安装。

  (2)衔接收路时,应一次性紧好,防止多次拆开,不然也会使密封机能变差。

  (3)衔接收路时,应使管子有满足的变形余量,防止使管子遭到拉伸应力。

  (4)禁止加入密封胶等填料。

  (5)衔接收路时,应防止使其遭到侧向力,侧向力过大会形成密封不严。有人为了获得更好密封作用,在卡套上涂上密封胶,成果密封胶被冲入液压体系中,形成液压元件阻尼孔阻塞等毛病。
