卡套式管接头的组成及预装过程
- 2019-04-17-

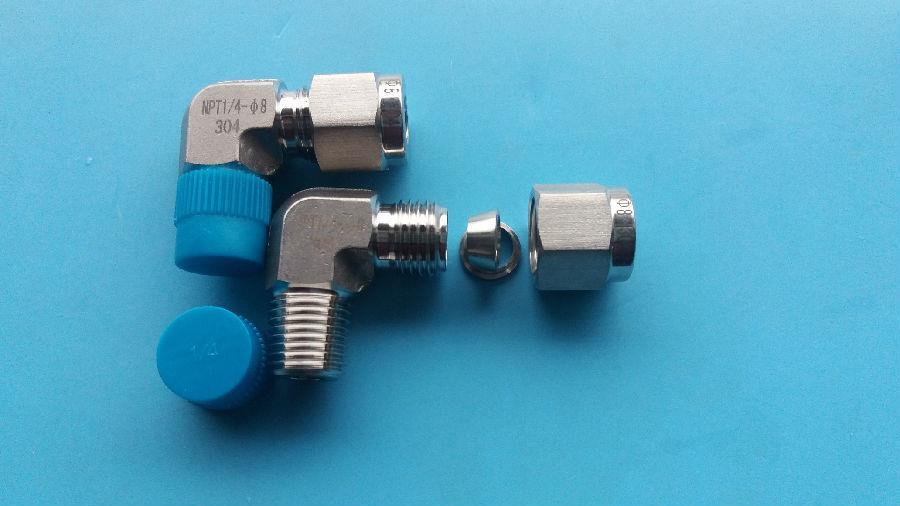

  卡套式管接头的组成部分

  卡套式管接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上刺进接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,构成有用密封。

  双卡套接头具有联接可靠、耐压能力高、耐温性,密封性和反复性好、装置检修便利、作业安全可靠等特色。

  双卡套接头的作业原理是将钢管刺进卡套内,运用卡套螺母锁紧,抵触卡套,切入管子而密封。它与钢管联接时不需焊接,有利于防火、防爆和高空作业,并能消除焊接不小心带来的坏处。因此它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的联接件。适用于油、气、水等管路联接。

  卡套式管接头的预装过程

  ①预装是卡套式管接头的重要环节,直接影响到密封的可靠性。一般需求专用的预器,管径小的接头能够在台钳上进行预装。卡套式管接头主要有卡套式直通管接头、卡套式端 直通接通头、卡套式三通管接头等型式。即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,效果就会形成走漏,而此问题往往被忽视。正确的做法是,管子一端 用什么样的接头体联接,对应的联接端则用相同类型的接头预装,这样能大极限地防止呈现走漏问题。

  ②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再运用。

  ③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会形成密封失效。

  ④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。在进行管路联接时,再按规则的拧紧力装置。ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。如果在预装时卡套变形严峻,会失掉密封效果。
